【技術性能】
性能項目 | 具體指標 | 性能項目 | 具體指標 |
單臺處理能力 | 15-210m3/h | 懸浮物去除率 | 85-96% |
過濾速度 | 30m/h | 反洗強度 | 0.5m3/min.m2 |
設計壓力 | 0.6MPa | 反洗歷時 | 20-30min |
阻力系數 | 串聯≤0.3MPa | 周期反洗水量比 | 1-3% |
并聯≤0.15MPa | |||
工作周期 | 8-48h | 截泥污量 | 6-20kg/m2 |
粗濾(單臺并聯) | 進水SS≤100mg/l，出水SS≤10mg/l，10微米粒徑去除率≥95% | ||
精濾(單臺并聯) | 進水SS≤20mg/l，出水SS≤2mg/l，5微米粒徑去除率≥96% | ||
二級串聯 | 進水SS≤100mg/l，出水SS≤2mg/l，5微米粒徑去除率≥96% | ||
【型號說明】
QL | 2000 | I | Z |
纖維球過濾器 | 過濾器直徑 | I串聯、II并聯（單臺不標） | 自動（手動、單臺不標） |
【單臺過濾器技術參數】
型 號 | 處理量 m3/h | 功率 KW | a過濾進水 反洗出水 | b過濾進水 反洗出水 | c排氣 | d溢流 | 地基載荷 t/m2 |
QL－800 | 15 | 4 | DN50 | DN50 | DN32 | 20 | 3.2 |
QL－1000 | 20 | 4 | DN65 | DN65 | DN32 | 20 | 3.0 |
QL－1200 | 30 | 4 | DN80 | DN80 | DN32 | 20 | 3.2 |
QL－1600 | 60 | 7.5 | DN100 | DN100 | DN32 | 20 | 3.8 |
QL－2000 | 90 | 11 | DN125 | DN125 | DN32 | 20 | 4.2 |
QL－2400 | 130 | 18.5 | DN150 | DN150 | DN40 | 20 | 4.4 |
QL－2600 | 160 | 18.5 | DN150 | DN150 | DN40 | 20 | 4.5 |
QL－2800 | 180 | 18.5 | DN200 | DN200 | DN40 | 20 | 4.7 |
QL－3000 | 210 | 18.5 | DN200 | DN200 | DN40 | 20 | 4.9 |
【單臺過濾器外形尺寸】
型號 | DN | H | H1 | H2 | H3 | Φ | R | n-d |
QL－800 | 800 | 3597 | 2866 | 250 | 420 | 1000 | 300 | 4-18 |
QL－1000 | 1000 | 3764 | 3000 | 220 | 450 | 1240 | 300 | 4-18 |
QL－1200 | 1200 | 4098 | 3280 | 220 | 480 | 1432 | 300 | 4-22 |
QL－1600 | 1600 | 4364 | 3480 | 200 | 480 | 1850 | 450 | 4-22 |
QL－2000 | 2000 | 4629 | 3645 | 210 | 450 | 2100 | 500 | 8-30 |
QL－2400 | 2400 | 5137 | 3970 | 210 | 500 | 2500 | 500 | 8-30 |
QL－2600 | 2600 | 5282 | 4070 | 200 | 520 | 2700 | 500 | 8-36 |
QL－2800 | 2800 | 5407 | 4170 | 200 | 530 | 2900 | 500 | 8-36 |
QL－3000 | 3000 | 5507 | 4270 | 200 | 550 | 3100 | 600 | 8-36 |
【串聯自動(手動)QL型纖維球過濾系統外形尺寸】
DN | L | L1 | L2 | L3 | L4 | L5 | H | H1 | H2 | H3 | 自重 W |
800 | 3100 | 1360 | 780 | 1200 | 700 | 533 | 3848 | 420 | 720 | 780 | 3280 |
1000 | 3390 | 1420 | 840 | 1320 | 750 | 603 | 3826 | 420 | 720 | 780 | 3420 |
1200 | 3800 | 1700 | 950 | 1500 | 800 | 711 | 4043 | 540 | 800 | 940 | 3890 |
1600 | 4600 | 2146 | 1190 | 1900 | 800 | 686 | 4294 | 505 | 1000 | 1005 | 4788 |
2000 | 5550 | 2525 | 1390 | 2300 | 950 | 782 | 4454 | 564 | 820 | 974 | 6075 |
2400 | 6400 | 2990 | 1650 | 2700 | 1000 | 852 | 4454 | 389 | 1100 | 939 | 6918 |
2600 | 6800 | 3230 | 1800 | 2900 | 1000 | 1088 | 4562 | 414 | 1000 | 914 | 7286 |
2800 | 7260 | 3540 | 2000 | 3100 | 1060 | 1098 | 4810 | 404 | 1200 | 1004 | 8018 |
3000 | 7660 | 3695 | 2050 | 3300 | 1060 | 1098 | 4830 | 403 | 1200 | 1003 | 8894 |
【并聯自動(手動)QL型纖維球過濾系統外形尺寸】
DN | L | L1 | L2 | L3 | L4 | L5 | H | H1 | H2 | H3 | 自重 W |
800 | 3100 | 1360 | 780 | 1200 | 700 | 533 | 3848 | 420 | 720 | 780 | 3280 |
1000 | 3390 | 1420 | 840 | 1320 | 750 | 603 | 3826 | 420 | 720 | 780 | 3420 |
1200 | 3800 | 1700 | 950 | 1500 | 800 | 663 | 4043 | 540 | 800 | 940 | 3890 |
1600 | 4600 | 2146 | 1190 | 1900 | 800 | 759 | 4294 | 505 | 1000 | 1005 | 4788 |
2000 | 5550 | 2525 | 1390 | 2300 | 950 | 782 | 4454 | 564 | 820 | 974 | 6075 |
2400 | 6400 | 2990 | 1650 | 2700 | 1000 | 788 | 4454 | 389 | 1100 | 939 | 6918 |
2600 | 6800 | 3230 | 1800 | 2900 | 1000 | 1088 | 4562 | 414 | 1000 | 914 | 7286 |
2800 | 7260 | 3540 | 2000 | 3100 | 1060 | 1098 | 4810 | 404 | 1200 | 1004 | 8018 |
3000 | 7660 | 3695 | 2050 | 3300 | 1060 | 1098 | 4830 | 403 | 1200 | 1003 | 8894 |
【串、并聯自動(手動)QL型纖維球過濾基礎尺寸】
DN | A | B | C | D | E | |
串聯 | 并聯 | |||||
800 | 1230 | 1230 | 1200 | 600 | 1300 | 520 |
1000 | 1380 | 1380 | 1320 | 660 | 1360 | 520 |
1200 | 1420 | 1420 | 1500 | 900 | 1545 | 603 |
1600 | 1730 | 1730 | 1900 | 1300 | 1994 | 804 |
2000 | 2080 | 1900 | 2300 | 1700 | 2455 | 1065 |
2400 | 2350 | 2375 | 2700 | 1900 | 2910 | 1260 |
2600 | 2420 | 2460 | 2900 | 2300 | 3170 | 1370 |
2800 | 2580 | 2610 | 3100 | 2510 | 3460 | 1460 |
3000 | 2710 | 2750 | 3300 | 2700 | 3605 | 1555 |

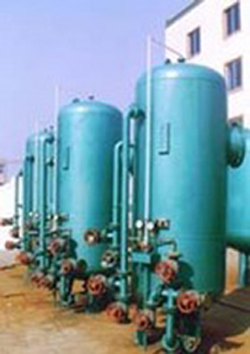

【概述】
高效纖維束過濾器是一種結構先進、性能優良的過濾設備。它采用先進的技術，成功地解決了纖維濾料在過濾和清洗過程中存在的問題。更好地發揮了纖維濾料的特長，實現了理想的深層過濾效應。高效纖維過濾技術，它成功地解決了粒狀濾料存在的各種問題，是石英砂等粒狀濾料過濾器的更新?lián)Q代產品。
高效纖維束過濾器曾榮獲國家發明之星獎、首屆中國科學技術博覽會金獎、第45屆布魯塞爾尤里卡世界發明博覽會金獎、國家環保局“實用技術”推廣項目，并獲得中國、美國、德國、法國、英國、芬蘭、意大利、日本等國專利。
高效纖維束過濾器可有效去除水中的懸浮物，并對水中的有機物、膠體、鐵、錳等有明顯的去除作用，與石英砂等粒狀濾料過濾器相比，高效纖維束過濾器具有過濾速度快、精度高、截污容量大、噸水造價低、自耗水量低和占地面積小等優點�？蓮V泛應用于電力、石油、化工、冶金、造紙、紡織、食品、飲料、自來水、游泳池等各種工業用水和生活用水及其廢水的過濾處理。
主要特點如下：
過濾精度高：水中懸浮物的去除率接近100%，經混凝處理的地表水，進水濁度≤20NTU時，出水濁度可控制在零度。
過濾速度快：設計流速為30m/h，為傳統過濾器的3-5倍。
截污容量大：一般為5-10Kg/m3，是傳統過濾器的2-4倍。
占地面積�。合嗤隽�，占地僅為傳統過濾器的1/3-1/2。
自耗水率低：為周期制水量的1%，傳統過濾器為周期制水量3%以上。
可調性強：過濾精度、截污容量、過濾阻力等參數可根據需要隨意調節。
不需更換濾元：濾元被污染后可方便地進行清洗，恢復過濾性能。
【性能規范表】
性能/規格 | 30 | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
濾層厚度 | 1300 | |||||||
過濾速度(m/h) | 30 | |||||||
濾水量(m3/h) | 2.1 | 6.0 | 15 | 24 | 53 | 94 | 147 | 210 |
設備凈重(Kg) | 200 | 360 | 1005 | 1559 | 2840 | 4889 | 8260 | 11227 |
設備運行重量 | 340 | 720 | 2000 | 2833 | 9110 | 16445 | 28114 | 40250 |
過濾壓頭損失 | 運行初始入口、出口壓差為0.02～0.04MPa失效時入口、出口壓差一般≤0.10MPa最大時不得超過0.20MPa | |||||||
濾前水懸浮物(濁度) | ≤20mg/l(≤20FTU) | ≤50mg/l(≤50FTU) | ||||||
濾后水懸浮物(濁度) | ≤1.0mg/l(≤1.0FTU) | ≤5.0mg/l(≤5.0FTU) | ||||||
上向洗強度 | 3～5L/m2.s相應上向洗流速15m/h | |||||||
下向洗強度 | 6～10L/m2.s相應下向洗流速30m/h | |||||||
清洗空氣壓力 | 0.05MPa，最大不得超過0.10MPa | |||||||
最大操作壓力 | 0.60MPa | 截污容量 | 5～10Kg/m3(濾料) | |||||
清洗操作壓力 | 0.05MPa | 清洗空氣強度 | 約60L/m2.s | |||||
清洗時間 | 20～60min | |||||||
注：濾前水為經混凝處理的天然水 | ||||||||
【工作原理與結構特點】
高效纖維束過濾器是一種性能先進的壓力式纖維束過濾器，它采用了一種新型的束狀軟填料(纖維)作為過濾器的濾元，其濾料直徑可達幾十微米甚至幾微米，并具有比表面積大，過濾阻力小等優點，解決了粒狀濾料的過濾精度受濾料粒徑限制等問題。微小的濾料直徑，極大地增加了濾料的比表面積和表面自由能，增加了水中雜質顆粒與濾料的接觸機會和濾料的吸附能力，從而提高了過濾效率和截污容量。
為充分發揮束裝纖維濾料的特長，在過濾器的濾層內設有加壓室，通過加壓室對纖維的擠壓，使濾層沿水流動的方向的截面逐漸縮小，密度逐漸加大，相應濾層空隙直徑和空隙逐漸減小，實現了理想的深層過濾。當濾層被污染需要清洗再生時，可將加壓室的水排出，處于放松狀態，即可用水方便地進行清洗。高效纖維束過濾器結構見附圖。
【管口尺寸表】
型號 | 原水、上 向洗入口 DN1 | 清水出口 DN2 | 下向洗入口 DN3 | 下向洗出口 DN4 | 上向洗出口 DN5 | 清洗空 氣入口 DN6 | 加壓式 排水口 DN7 | 排氣 水口 DN8 | 自控向上 洗入口 DN9 |
GXNS100－Ⅱ | 80 | 25 | 65 | 50 | |||||
GXNS150－Ⅱ | 125 | 100 | 80 | ||||||
GXNS200－Ⅱ | 150 | 50 | 125 | 100 | |||||
GXNS250－Ⅱ | 200 | 150 | 125 | ||||||
GXNS300－Ⅱ | 250 | 200 | 200 | 150 | |||||
【結構尺寸表】
型號 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 |
GXNS100－Ⅱ | 4290 | 1500 | 170 | 300 | 600 | 1050 | 1500 | 1100 |
GXNS150－Ⅱ | 4565 | 155 | 375 | |||||
GXNS200－Ⅱ | 4954 | 165 | 400 | |||||
GXNS250－Ⅱ | 5435 | 240 | 550 | 700 | 1150 | 1600 | ||
GXNS300－Ⅱ | 5775 | 280 | 570 | 1175 | 1650 |
型號 | L1 | L2 | L3 | L4 | L5 | L6 | Φ | a | b |
GXNS100－Ⅱ | 690 | 450 | 130 | 700 | 485 | 250 | 985 | 140 | 100 |
GXNS150－Ⅱ | 910 | 655 | 195 | 950 | 680 | 350 | 1450 | 220 | 180 |
GXNS200－Ⅱ | 1200 | 850 | 250 | 1200 | 880 | 450 | 1800, | 250 | 200 |
GXNS250－Ⅱ | 1450 | 1025 | 30, , 0 | 1500 | 1050 | 450 | 2000 | 350 | 300 |
GXNS300－Ⅱ | 1700 | 1200 | 350 | 1800 | 1200 | 500 | 2400 | 350 | 300 |
